Sortieren Sie Teile mit schlechten magnetischen Eigenschaften frühzeitig aus, bevor sie verbaut werden und zu Leistungseinbußen oder NVH-Auffälligkeiten führen. Vermeiden Sie kostspielige Feldrückläufer.

  • Zykluszeit: 8 s – 15 s
  • Automatische i.O./n.i.O.-Bewertung
  • Magnetische Unwuchtanalyse für jeden einzelnen Pol
  • Fehlerlokalisierung auch bei mehrschichtig vergrabenen Magnetkonstruktionen
  • Ausgelegt für zykluszeitoptimierte Serienfertigung
  • 19″-Einschub
  • Software-Einrichtung und Maschinenschnittstelle über PROFINET®
  • Multi-Rotor-Design-Messung (Array-Länge = max. Bauteillänge)
Messeinschub von Koob: ein schwarzes 19″-Gehäuse mit PROFINET-, UDP-, Encoder- und Sensoranschlüssen, gezeigt mit Sensor-Array und Anschlusskabeln.

Spezifikationen

Datenblatt (PDF)

Technische Daten

  • Kundenspezifisches Sensor-Array mit bis zu 60 Sensoren
  • Variable aktive Länge
  • Automatische Deaktivierung nicht genutzter Sensoren
  • Messbereich: ±0,5 / 1 / 2 T
  • Vertikale Auflösung: 24-Bit-Quantisierungsintervall
  • Auflösung der Rotorachse: 5,5 Winkelsekunden
  • Lineare Messauflösung: 50 nm
  • Drehgeschwindigkeit: 10 variable Stufen von 30°/s bis 500°/s
  • Rotortemperaturbereich: 20 °C – 55 °C
  • Automatische Prüfplanauswahl über Seriennummern-Scan
  • Speicherung beliebig vieler Rotorprofile
  • Messung der Rotorwellen-Magnetisierung und ihres Einflusses auf Resolver
  • Variabler Luftspalt
  • PROFINET®- und UDP-Schnittstellen
  • Magnetfeldsensor zur Erfassung der radialen Magnetfeldkomponente

Datenverarbeitung

  • 3D-Visualisierung des Magnetfelds
  • Automatische Erstellung von Messberichten
  • Datenbankanbindung möglich
  • Trendanalyse über mehrere Messungen
  • Automatische Datenarchivierung

Optionale Ausstattung

  • Programmierbare Fremderregung in verschiedenen Strom- und Spannungsmodi
  • Automatische und wechselbare Schleifringkontaktierung für unterschiedliche Rotorvarianten
  • Minimale Erwärmung des Prüflings durch kurze Zykluszeit
  • Aufzeichnung von Strom-, Spannungs- und Temperaturverläufen
  • Vierleiter-Widerstandsmessung
  • Temperaturüberwachung

Anschlüsse

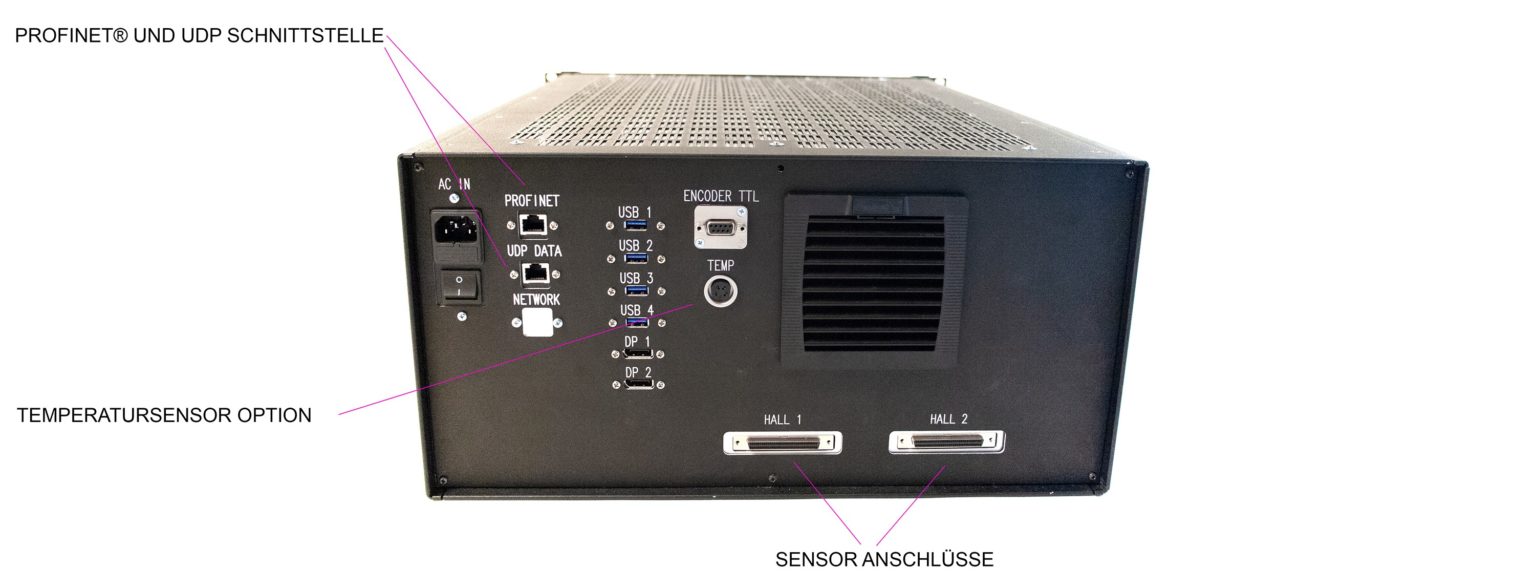

Rückseite des Messeinschubs, mit Beschriftungen für die PROFINET®- und UDP-Schnittstelle, den optionalen Temperatursensor-Eingang und die beiden Sensoranschlüsse.
Rückseite: PROFINET®- und UDP-Schnittstelle; Temperatursensor-Option; Sensoranschlüsse Hall 1 und Hall 2.

Software und Analyse

Magnetix Universal

Unsere Prüfsoftware – flexibel, praxisnah und in ständiger Weiterentwicklung. Sie ist das Herzstück unserer Prüfstände und wächst mit den steigenden Anforderungen an Prüf- und Analyseprozesse.

Verlassen Sie sich auf eine Analysesoftware, die über Jahre im Praxiseinsatz gereift ist. Unsere Messsuite gibt Ihnen einen umfassenden Blick auf das magnetische Verhalten Ihres Rotors – von der intuitiven 3D-Feldvisualisierung bis zu tiefgehenden Diagnosewerkzeugen, die in enger Zusammenarbeit mit unseren Kunden entstanden sind.

  • 3D-Magnetfeldanalyse
  • Einzelpolanalyse
  • Erkennung des Schrägungswinkels
  • FFT-Feldanalyse
Mehr zu Magnetix Universal

Auftragsvermessung

Erst an Ihrem eigenen Rotor testen

Schicken Sie uns einen Ihrer Rotoren, oder wir kommen mit einem mobilen Prüfstand in Ihr Werk in Deutschland. Sie erhalten das 3D-Modell des Magnetfelds, die Polanalyse und die Messdaten – bevor Sie sich für einen eigenen Prüfstand entscheiden.

Probemessung anfragen Mehr zur Auftragsvermessung
